YW-K Serisi Normalde-Açık Elektro-Hidrolik Kampanalı Fren: Kurulum Yöntemleri ve Eşleşen Aksesuarlar
YW-K Serisi Normalde-Açık Elektro-Hidrolik Kampanalı Fren YW-K normalde-açık elektro-hidrolik kampanalı frenler standart olarak dikey olarak monte edilir ve isteğe bağlı olarak yatay montaj yapılır, frenleme sırasında güç sağlamak ve tam serbest bırakmada güç{- sağlamak için ED serisi iticilerle özel olarak eşleştirilir. Standart aksesuarlar şunları içerir:
Açıklama

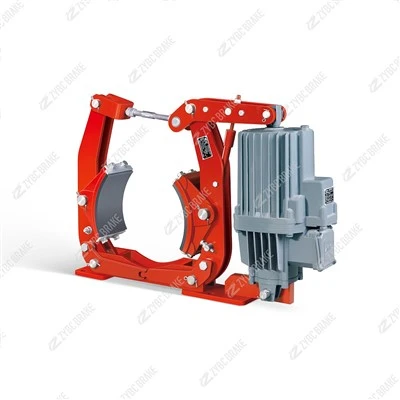

YW-K Serisi Normalde-Açık Elektro-Hidrolik Kampanalı Fren
YW-K normalde-açık elektro-hidrolik kampanalı frenler standart olarak dikey olarak monte edilir ve isteğe bağlı olarak yatay montaj yapılır, frenleme sırasında güç-ve gücün{-kapatılmasında tam serbest bırakma için ED serisi iticilerle özel olarak eşleştirilir. Standart aksesuarlar arasında durum sınırı anahtarları ve ölçek-işaretli tork ayarlama yayları bulunur; kelepçeli hızlı-değiştirilen sürtünme balataları normal aşınan yedek parçalardır. Aleve dayanıklı düzenekler, özel braketler ve toz kalkanları, çeşitli endüstriyel çalışma koşulları için isteğe bağlı parçalar olarak mevcuttur.
Ürün Açıklaması
1. Kurulum Yöntemleri
YW-K serisi normalde-açık kampanalı frenler kullanılırstandart olarak dikey yukarı itici montajısınırlı dikey kurulum alanı için yatay yandan montaj mevcuttur. JB/T6406-2006 ve DIN15435 montaj boyutu standartlarına uygundur ve geleneksel YWZ serisi frenlerle değiştirilebilir.
Standart Dikey Kurulum
Entegre döküm fren tabanını düz, sert temel üzerine yüksek-mukavemetli cıvatalarla sağlam bir şekilde sabitleyin; Fren pabuçlarının merkezi yatay çizgisini fren kampanasının merkezi ekseniyle tam olarak hizalayın, koaksiyel hata 2 mm'den az veya eşit.
Dengeli dahili hidrolik yağ sirkülasyonunu ve güvenilir normalde-açık çalışma mantığını garanti etmek için uyumlu ED serisi elektro-hidrolik iticiyi dikey olarak yukarıya doğru monte edin.
Yerleşik-birbirine bağlı eşit-boşluk dengeleme cihazı, montajdan sonra iki sürtünme balatası ile tambur arasındaki eşit boşluğu otomatik olarak korur ve tekrarlanan manuel kalibrasyona gerek kalmadan tek taraflı sürüklemeyi ortadan kaldırır.
Balatanın değiştirilmesi, tork ayarı ve rutin muayene için yeterli çevre alanı ayırın.
Opsiyonel Yatay Yan Montaj
Dar dikey yerleşimli tavan/portal vinçlerin araba hareket mekanizmaları için uygundur. Fren kolu grubunu çevirin ve freni fren kampanasının etrafına yanal olarak takın; özelleştirilmiş geçiş braketleri gereklidir. Anormal hareketleri önlemek için yatay montajdan sonra pervane yağı seviyesini yeniden kontrol edin.
Kritik Kurulum Gereksinimleri
Tüm menteşe pivot noktaları, bakım-gerektirmeyen, kendinden-yağlamalı yataklarla donatılmıştır; kurulumdan sonra periyodik yağlama gerekmez.
Kararlı sürtünme performansını garanti etmek için devreye almadan önce fren kampanası yüzeyindeki yağı, pası ve tozu tamamen temizleyin.
Kurulumdan sonra hedef frenleme torkunu ayarlamak için yay ön yükünü ölçekle donatılmış kare yay borusu- aracılığıyla ayarlayın.
Normalde-kapalı frenlerden farklı olarak: YW-K, güç kesildiğinde tamamen serbest kalır; frenleme kuvveti yalnızca iticiye enerji verildikten sonra üretilir.
2. Standart Eşleşen Aksesuarlar
Temel Fonksiyonel Destekleyici Bileşenler
ED Serisi Elektro-Hidrolik İticiDIN15430 (ED23/5, ED30/5, ED50/6, ED80/6 vb.) ile uyumlu standart uyumlu tahrik ünitesi. Benzersiz çalışma mantığı: yavaşlama frenlemesi için fren pabuçlarını itmek üzere enerji verin; güç kapalıyken, dahili-geri dönüş yayları, freni tamamen serbest bırakmak için pabuçları birbirinden ayırır. Aleve dayanıklı BEd serisi iticiler, kömür madenleri ve kimyasal patlayıcı bölgeler için tedarik edilmektedir.
Fren Durumu Limit AnahtarlarıFrenin tamamen-açık / tam-frenlenmiş konumlarını tespit edin, elektriksel kilitleme ve çalışma hızı izleme için geri bildirim sinyallerini vinç kontrol sistemine iletin.
Tork Ayarlama DonanımıKademesiz frenleme torku kalibrasyonu için ana geri dönüş yayları, ayarlama somunları ve kilit cıvataları dahil, sızdırmaz kare borunun içinde görünür tork ölçeğine sahip yay tertibatı.
Sarf Malzemesi Yedek Parçaları
Sıkıştırılmış Hızlı{0}}Sürtünme Balatalarını DeğiştirinEntegre kalıplanmış,-asbest içermeyen, aşınmaya{{1} dirençli, geçmeli-yapılı pedler; Fren çerçevesinin tamamını sökmeden tam değiştirme. Farklı yük koşulları için yarı-metal, yumuşak/sert sürtünme malzemeleri isteğe bağlıdır.
Tam Bağlantı Elemanı KitiUzun süreli bakım ve yeniden kalibrasyon için menteşe pimleri, kilitleme cıvataları, şimler ve ayar vidaları dahil-.
3. İsteğe Bağlı Özel Aksesuarlar
Tehlikeli patlayıcı ortamlar için aleve dayanıklı destek düzenekleri (BEd patlamaya dayanıklı-koruyucu iticiler, Ex limit anahtarları).
Yatay yan kuruluma özel geçiş montaj braketleri.
Çimento fabrikaları, madenler ve dış mekandaki tozlu vinç istasyonları için{0}ağır hizmet tipi toz koruyucu kapaklar.
Kıyıdaki nemli, yağmurlu veya aşındırıcı çalışma koşulları için-korozyon önleyici kaplamalı fren çerçeveleri ve paslanmaz bağlantı elemanları.
Sık sık enerji verilen frenleme döngüleri sırasında darbeyi ve gürültüyü azaltmak için tampon sönümleme bileşenleri.
