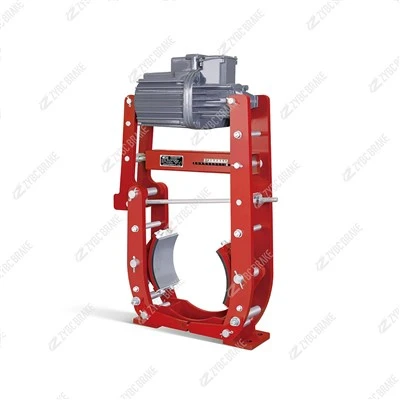

YW-L Serisi Elektro-Hidrolik Kampanalı Fren: Kurulum Yöntemleri ve Eşleşen Aksesuarlar





1. Kurulum Yöntemleri

YW-L serisi elektro-hidrolik kampanalı frenlerStandart form olarak dikey yukarı doğru itici montajıyatay yanal kurulum ise sınırlı dikey alana sahip ekipmanlar için özelleştirilebilir. Montaj boyutları JB/T6406 endüstriyel standartlarına uygundur ve geleneksel YWZ serisi frenlerle değiştirilebilir değiştirme olanağı sağlar.

Standart Dikey Kurulum

Döküm fren tabanını yüksek-mukavemetli cıvatalarla düz ve sağlam bir montaj temeline sağlam bir şekilde sabitleyin. İki fren pabucunun fren kampanasının her iki tarafına simetrik olarak dağıtıldığından ve pabuçların orta ekseninin kampana ekseniyle çakıştığından emin olun.

Destekleyici ED serisi elektro-hidrolik iticiyi dikey olarak yukarıya doğru takın. Bu düzen, normal dahili hidrolik yağ sirkülasyonunu ve dengeli frenleme tepkisini garanti eder.

Yerleşik-bağlantı eşit-boşluk dengeleme mekanizması, sürtünme balataları ile her iki taraftaki tambur arasında tutarlı bir açıklığı otomatik olarak korur ve sık sık manuel ayar gerektirmeden tek taraflı pabuç sürüklenmesini ve eşit olmayan aşınmayı önler.

Daha sonra sürtünme balatasının değiştirilmesi, tork kalibrasyonu ve günlük muayene için çevrede yeterli çalışma alanı ayırın.

Opsiyonel Yatay Yan Montaj

Bu düzen, kompakt vinç arabası hareket mekanizmaları ve dar kurulum alanları için geçerlidir. Fren kolu grubunu çevirin ve freni, özelleştirilmiş geçiş braketlerinin uyumlu olmasını gerektiren şekilde, fren kampanasının etrafına yanal olarak takın. Yatay montajdan sonra, anormal yağ depolamasından kaynaklanan sıkışmayı veya yavaş hareketi önlemek için iticinin içindeki yağ seviyesini yeniden kontrol edin.

Temel Kurulum Gereksinimleri

Tüm menteşe pivot konumlarında bakım-gerektirmeyen kendinden-yağlamalı yataklar bulunur; kurulumdan sonra düzenli yağlama gerekmez.

Sürtünme performansının azalmasını önlemek için deneme çalıştırmasından önce fren kampanası yüzeyindeki yağ lekelerini, pası ve tozu iyice silin.

Gerekli nominal frenleme torkunu ayarlamak için, ana fren yayının ön-sıkıştırılmasını yay kovanı üzerindeki ölçek aracılığıyla ayarlayın.

Fren pabuçlarının tam açılma ve kapanma hareketini sağlamak için fren çerçevesi ile kampana arasındaki tüm tıkanıklıkları temizleyin.

2. Standart Eşleşen Aksesuarlar

Temel Fonksiyonel Destekleyici Bileşenler

ED Serisi Elektro-Hidrolik İticiYW-L modelleriyle eşleşen standart tahrik ünitesi (özellikler arasında ED23/5, ED50/6, ED80/6, ED121/6 bulunur). Arıza-güvenli yay-uygulamalı mantığı izler: freni serbest bırakmak için enerji verin, otomatik frenlemeyi tetiklemek için gücü kesin. Yanıcı ve patlayıcı alanlar için aleve dayanıklı BEd serisi iticiler uyumlu parçalar olarak mevcuttur.

Manuel Serbest Bırakma Kolu Elektrik kesintisi veya ekipmanın bakımı sırasında acil fren açma işlemi için kullanılır, manuel bakım işlemi için uygundur.

Fren Konumu Limit AnahtarlarıFrenin tamamen-bırakılmış ve tamamen-frenlenmiş durumlarını algılar, güvenlik kilidi korumasını gerçekleştirmek için gerçek-zamanlı geri bildirim sinyallerini elektrik kontrol sistemine iletir.

Sarf Malzemesi Yedek Parçaları

-Hızlıca Takın-Sürtünme Balatalarını DeğiştirinÇevre-dostu olmayan-asbest aşınmasına-dirençli sürtünme malzemesini benimseyin; kelepçeli kurulum yapısı, fren gövdesinin tamamını sökmeden hızlı değiştirme olanağı sağlar. Ağır yük çalışma koşulları için yarı-metalik sürtünme pedleri isteğe bağlıdır.

Tam Ayarlama ve Bağlantı Elemanı Kiti Uzun süreli bakım ve parametre yeniden kalibrasyonu için tork ayarlama somunları, boşluk ayarlama vidaları, kilit cıvataları, menteşe pimleri ve yay düzenekleri- içerir.

3. İsteğe Bağlı Özel Aksesuarlar

Kömür madenleri, kimya tesisleri ve diğer tehlikeli patlayıcı alanlar için patlamaya- dayanıklı destek düzenekleri (BEd aleve dayanıklı iticiler, Ex sertifikalı limit anahtarları).

Yatay yan montaj düzenine ayrılmış özel geçiş braketleri.

Maden, çimento fabrikası ve açık havadaki yüksek{0}tozlu çalışma ortamları için toz koruma kapakları.

Kıyıdaki, nemli veya aşındırıcı atölyeler için-korozyon önleyici yüzey kaplaması ve paslanmaz çelik bağlantı elemanları.

Sık başlatma{0}durdurma döngülerinde titreşimi, darbeyi ve gürültüyü azaltmak için sönümleme bileşenlerini tamponlayın.
