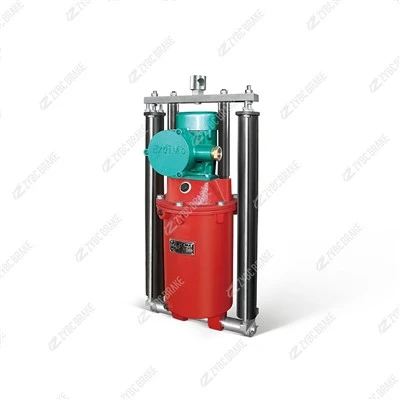

BYT1-45Z/6 Patlamaya- Dayanıklı Elektro-Hidrolik İtici
Ürüne Genel Bakış BYT1, olgun YT1 entegre yapısından yükseltilmiş, patlamaya-korumalı bir elektro-hidrolik iticidir. GB3836 (patlayıcı atmosferler - aleve dayanıklı muhafaza "d" ile korunan ekipman), JB/T 10603-2006, kurumsal standart Q/ZYBC ve referanslarla uyumludur...
Açıklama
Ürüne Genel Bakış
BYT1, olgun YT1 entegre yapısından yükseltilmiş, patlamaya-korumalı bir elektro-hidrolik iticidir. şuna uygundur:GB3836(patlayıcı atmosferler - aleve dayanıklı mahfaza "d" ile korunan ekipman),JB/T10603-2006, kurumsal standart Q/ZYBC ve referanslarDIN 15430. Üç dönüş-yayı çeşidi mevcuttur:
| Varyant | Dönüş karakteristiği | Ne zaman kullan |
|---|---|---|
| Z(standart) | Normal yay dönüşü -bu ürün | Genel serbest bırakma / kelepçe |
| ZB (长行程) | Uzatılmış-stroklu yay dönüşü | Daha büyük açıklık gerekli |
| ZC (缓冲) | Yastıklı geri çekilme, düşük darbe | Hassasiyet / astar-yaşam önceliği |
Teknik Şartname
Değerler üreticinin yayınladığı verilere göredir (birden fazla kaynak aynı fikirdedir); * işaretli öğeler yapılandırmaya-bağımlıdır - teklifte onaylayın.
| Model - BYT1-45Z/6 | |
|---|---|
| Nominal itme kuvveti | 450 N(45kgf) |
| Anma vuruşu | 60 mm(40 / 50 / 60'ın tümü bir montaj zarfını paylaşır) |
| Tahrik motoru | 120 W (bazı kaynaklar 140 W), B- veya F-sınıfı, daldırılmamış- |
| Nominal gerilim * | 380 / 660 / 1140 V, 3 fazlı AC, 50 Hz (talep üzerine 60 Hz) |
| Eylem zamanı | Yükseliş 0,7 sn'den az veya eşit · Düşüş 0,4 sn'den az veya eşit |
| Görev / frekans | S3-60% aralıklıVeS1 sürekli · 720 devir/saat |
| Patlama koruması | Eski d I Mb + Ex d IIB T4 Gb |
| Muhafaza / giriş | Aleve dayanıklı döküm muhafaza · IP54 (bazı kaynaklar IP55) |
| Ortam | -20 derece ~ +40 derece · RH %90/95'e eşit veya daha az · rakım < 2000 m · kirlilik sınıfı 3 |
| Montaj | Dikey, eğim 10 dereceden az veya ona eşit (standart YT1-45Z/6 ile aynı cıvata düzeni) |
| Ağırlık * | ≈ 20 kg |
| Referans standartları | GB3836 · JB/T 10603-2006 · Q/ZYBC · DIN 15430 |
Montaj ve ana hat boyutları (mm)
| Modeli | D | D1 | D2 | D3 | H | H1 | L1 | L2 | L4 | Ağırlık |
|---|---|---|---|---|---|---|---|---|---|---|
| BYT1-45Z/6 | 16 | 20 | - | 162 | 496 | 460 | 47 | 94 | 244 | ≈20 kg |
| BYT1-25ZC/4 | 12 | 16 | 140 | 154 | 408 | 380 | 32 | 64 | 237 | 13 kilo |
| BYT1-90Z/8 | 20 | 25 | 192 | 210 | 600 | 555 | 60 | 120 | 270 | 30 kg |
| BYT1-180Z/12 | 25 | 30 | 224 | 254 | 820 | 765 | 85 | 170 | 295 | - |
| BYT1-320Z/20 | 35 | 35 | 304 | 375 | 957 | 895 | 100 | 190 | 433 | - |
45Z/4·5·6 ailesi bir montaj zarfını - paylaşır, yalnızca strok değişir. Daha kısa bir strok kabul edilebilir olduğunda aynı braket, değişiklik yapılmadan Z/4 (40 mm) veya Z/5 (50 mm) kabul eder.
Model Kod Çözme
BYT 1 - 45 Z / 6 (gerilim)
| Segment | Anlam |
|---|---|
| B | Patlamaya- dayanıklı(隔爆) - aleve dayanıklı "d" muhafaza |
| YT1 | Eski elektro-hidrolik itici serisi (JB/ZQ 4388 mirası) |
| 45 | Nominal itme kuvveti =45 × 10 = 450 N(45 N olarak okumayın) |
| Z | İade türü:Z=yük yayı yok(harici fren yayını kullanır); ZB / ZC çeşitleri |
| /6 | Nominal vuruş kodu →60 mm ( /4=40, /5=50, /8=80 …) |
| ( ) | Volt cinsinden voltaj, örneğin (380), (660/1140) |
