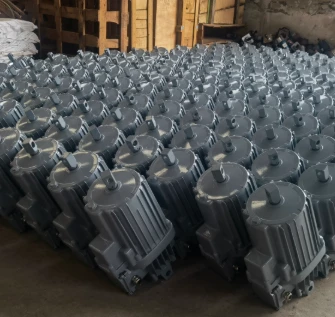

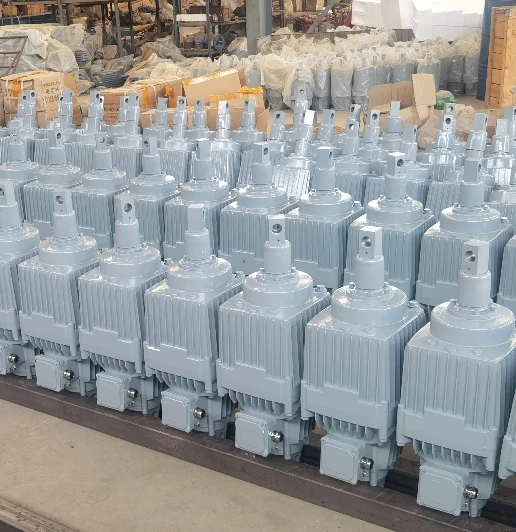

Ed30/5 Güç-Tahrikli Hidrolik İtici
1 · Neden Ed30/5 İticisini Seçmelisiniz ① Küçük Frenlerin "Kalbi" Entegre motor + santrifüj yağ pompası + silindir. Bir ünite tüm freni - iterek-dışarı çeker, yayı-güç açıldığında geri döndürür-kapatır. ② Doğrudan YT1-25/5 Değişimi Eski YT1-25/5 ile aynı 300 N / 50 mm, ancak...
Açıklama
1 · Neden Ed30/5 İticisini Seçmelisiniz?
① Küçük Frenlerin "Kalbi"
Entegre motor + santrifüj yağ pompası + silindir. Bir ünite tüm freni - iterek-dışarı çalıştırır, yaylı-güç açıldığında geri dönüşü-kapatır.
② Doğrudan YT1-25/5 Değişimi
Eski YT1-25/5 ile aynı 300 N / 50 mm, ancak dökme-alüminyum gövdeli, IP65, F-sınıfı suya daldırılmamış motor ve 0–180 derece montajlı.
③ Yedek-Parça Kralı
Siparişlerin ~%80'i değişimlerden oluşuyor. Ed30/5'i değiştirmek, frenin tamamını değiştirmekten on kat daha ucuzdur.
④ Sessiz ve Yüksek{0}}Çevrim
Düşük gürültü, 2.000 devir/saat'e kadar, S1 / S3-%60 görev. Valfler, kapılar, kelepçeler ve küçük kampanalı frenler için üretilmiştir.
2 · Ürüne Genel Bakış
Ed serisi(Ed =Elektro-hidrolik tahrik), kısa-stroklu, tek-etkili iticilerin bir serisidir veAlman EMG Eldro teknolojisiile tam uyumluDIN15430ve Çin standardıJB/T10603-2006.
Adlandırma kuralı - Ed30/5:
Ed= Elektro-hidrolik itici serisi
30= Nominal itme kuvveti300 N(nominal gerilim ve frekansta)
/5= Nominal vuruş50 mm
Nasıl çalışır?
Güç AÇIK:motor santrifüj pompayı döndürür → yağ basıncı pistonu iter ve-çubuğu yukarı doğru iter →fren serbest bırakıldı.
Güç KAPALI:motor durur, geri dönüş yayı çubuğu geri çeker →fren kapanır (arıza-güvenli).
Nereye uygun
Fren çerçevesine monte edilirserbest bırakma aktüatörü. Fren, yayın kapanma kuvvetini- kendisi sağlar. Birlikte tam bir NC (normalde-kapalı) elektro-hidrolik fren oluştururlar.
3 · Teknik Özellikler
| Parametre | Ed30/5 Değeri | Notlar |
|---|---|---|
| Nominal itme kuvveti | 300 N | nominal voltajda / frekansta |
| Anma vuruşu | 50 mm | tek-etkili, yay dönüşlü |
| Motor gücü | ~200 W | F-sınıfı yalıtım,-suya daldırılmamış |
| Nominal gerilim | AC 380V / 50Hz (standart) | 220V / 440V / 60Hz istek üzerine |
| Zamanı{0}erteleyin | ~0.5 s | nominal beslemede tipik |
| Dönüş zamanı | ~0.4 s | yaya-bağlı |
| Görev | S1 / S3-60% | ~2.000 devir/saate kadar |
| Koruma | IP65 | tamamen yalıtılmış, dış mekanda-hazır |
| Montaj | 0 – 180 derece | herhangi bir yönelim |
| Ağırlık | ~14 kg | dökme alüminyum gövde |
| Standartlar | DIN15430 / JB/T 10603-2006 | EMG Eldro-uyumlu |
Not:"30"=300 N ve "/5"=50 mmnominal derecelendirmeler. Gerçek itme kuvveti, besleme voltajına ve yağ sıcaklığına göre biraz değişir. Kritik uygulamalar için, çalışma koşullarınızdaki değeri doğrulayın.
