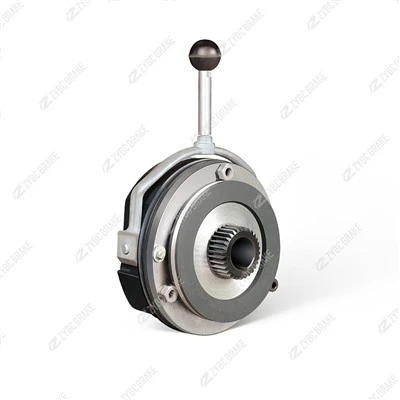

DJPZ-04 Motorlu Disk Freni|4N·m, Ø100mm, DC Arıza Korumalı,<10ms Response, For Micro Gear Motor & Robot Joint
DJPZ-04 Motor Disk Fren Arızası-Güvenli, Yaylı-Uygulandı - Güç Kapalı=Fren Açık. Normalde kapalı. Halka şeklindeki disk yayı (Belleville) frenleme torkunu tutar; DC bobini yalnızca SERBEST BIRAKMAK için. Elektrik kesintisi / acil durdurma / motorun enerjisinin kesilmesi → yay diski sıkıştırır<10 ms . Prevents load runaway the instant...
Açıklama
DJPZ-04 Motorlu Disk Fren
Başarısız-Güvenli, Yaylı-Uygulandı - Güç Kapalı=Fren Açık.Normalde kapalı. Halka şeklindeki disk yayı (Belleville) frenleme torkunu tutar; DC bobini yalnızca SERBEST BIRAKMAK için. Elektrik kesintisi / acil durdurma / motorun-enerjisinin kesilmesi → yay diski sıkıştırır<10 ms. Anında güç kesildiğinde yükün kaçmasını önler.
Ø100 Pakette 4 N·m - Sıfır Boşluk.DJPZ-04 sunar4 N·mDoğrudan motor uç çanına monte edilmiş kompakt Ø100 sürtünme diski üzerinde nominal tork. Servo ve aktüatör uygulamaları için boşluk yok, boşluk yok - hassas tutma.
Motor-Entegre Tasarım - Yerden ve Bağlantıdan Tasarruf Sağlar.Merkezleme muylusu + cıvata dairesi aracılığıyla-motorun tahrik olmayan ucuna monte edilir. Motor şaftını paylaşır, ekstra kaplin yok, ayrı fren çerçevesi yok. Dişli motora tutma freni eklemenin yerden-en verimli şekilde yararlanma yolu.
Ürün Açıklaması
DJPZ-04biryay-uygulanmış, DC-serbest bırakılmış disk frenidoğrudan cıvatalanacak şekilde üretilmiştirküçük-ile-orta güçlü elektrik motorlarının-tahriksiz ucu. "DJ"=motor-fren kullanır, "PZ"=disk tipi, "04"=boyut 04 serisinde (0,4 / 1 / 2 / 4 / 8 / 16 / 40 N·m).
Buzıt montaj felsefesiyukarıdaki serimizdeki her frenden:
YW / QW / TJ2 / JZ / MWZ / ZWZABir şafta, tambura veya çerçeveye (ağır sanayi) monte edilmiş=bağımsız fren.
DCPZ-300Sıkıştırma/tutma için=kaliper disk freni (Ø300 plaka, iş-tutma mantığı YOK).
DJPZ-04 = kompakt, motor-uç-zil-entegre NC frenimikro dişli motorlar, servo motorlar, AGV göbekleri, aktüatörler için (Ø100, arıza-güvenli).
Tipik Uygulamalar:
Mikro ve ortadişli motorlar- bekletme ve acil durdurma
Servo ve step motorlar- Z-eksen düşmesini önleme
Elektrikli silindirler / doğrusal aktüatörler- hassas konumlandırma tutma
AGV ve AMR tekerlek poyraları- park etme ve emniyet freni
Tıbbi cihazlar- hasta kaldırma, görüntüleme portal kilidi
Robotik- ortak fren, işbirlikçi robot güvenliği
Paketleme ve taşıma- dizin konumlandırma
Teknik Özellikler
| Modeli | DJPZ-04(Seri: DJPZ-00 / 01 / 02 / 04 / 08 / 16 / 40) |
|---|---|
| Fren Tipi | Normalde kapalı, yaylı-uygulamalı, DC elektromıknatıs serbest bırakma |
| Nominal Frenleme Torku | 4 N·m(±%10, disk yay ön yüküyle ayarlanır) |
| Sürtünme Diski Çapı | Ø100mm |
| Yayın (Yanıt) Süresi | <10 ms(nominal gerilimde tipik 5–8 ms) |
| Nişan Süresi | <15 ms (spring apply, fail-safe) |
| Bobin Gerilimi | DC24Vstandart / DC110V / DC220V isteğe bağlı |
| Bobin Akımı | Ani Akım ~2A / Tutma ~0,02A (ekonomizerli) |
| Görev | S1 sürekli tutma; Aralıklı olarak 720 devir/saatten az veya buna eşit |
| Yalıtım Sınıfı | F (155 derece) |
| Koruma Sınıfı | IP54 (mühürlü kapakla isteğe bağlı IP65) |
| Boşluk | Sıfır (yaylı-uygulamalı sürtünme kelepçesi) |
| Ortam Sıcaklığı | -20 dereceden +55 dereceye kadar (standart); -40 derece düşük sıcaklık seçeneği |
| Montaj | Motor sonu-zil: merkezleme muylu + cıvata dairesi (DJPZ-04 çizimine göre boyut) |
| Seçenekler | Elle serbest bırakma kolu, mikro-anahtar (açık/kapalı), IP65 kapak, Ex d bobin, düşük-sıcaklık kiti, özel voltaj |
| Standartlar | JB/T referansı; RoHS uyumlu; CE-tarzı belgeler mevcut |
