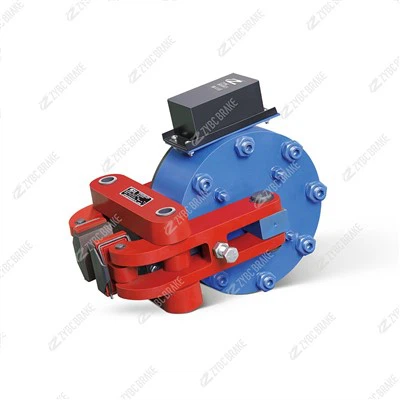

Yüksek Kaliteli DCPZ Serisi Elektromanyetik Disk Frenler

DCPZ Serisiservo motorlar, hassas konveyörler, paketleme ekipmanları, tekstil makineleri ve küçük robotik sistemler de dahil olmak üzere hafif-ile-orta hizmet tipi dönen makinelerde hassas fren kontrolü için tasarlanmış yüksek-performanslı endüstriyel elektromanyetik disk fren serisidir. Tarafından tanımlanmışelektromanyetik çalıştırma(DC akımı manyetik kuvvet üretir) vedisk-tarzı sürtünme yapısı, bu seri, doğruluk ve düşük atalet gerektiren uygulamalar için kritik öneme sahip hızlı yanıt, tutarlı tork çıkışı ve güvenilir, arıza-güvenli çalışma- sunar. Kompakt tasarıma, düşük gürültüye ve otomatik sistemlerle kusursuz entegrasyona odaklanan DCPZ Serisi, elektronik üretimi, gıda işleme ve hassas mühendislik gibi endüstrilerde yaygın olarak kullanılmaktadır. Aşağıda temel özelliklerinin, çalışma prensibinin, temel özelliklerinin, tipik uygulamalarının ve teknik özelliklerinin ayrıntılı bir dökümü bulunmaktadır:

1. Seriye Genel Bakış ve Temel İşlev

DCPZ Serisi (D=Disk, C=Elektromanyetik, P=Hassas, Z=Kompakt), hassas hız kontrolü ve konumlandırma gerektiren makineler için tasarlanmıştır. Temel işlevleri, otomatikleştirilmiş ve hassas-odaklı operasyonların talepleriyle uyumludur:

Dinamik Frenleme: Yüksek-hızlı, düşük-atalet momentli ekipmanların (örneğin, servo motorlu-tahrikli konveyörler, baskı silindirleri) aşırıya kaçmayı veya ürünün hasar görmesini önlemek için yumuşak, ayarlanabilir torkla yavaşlatılması veya durdurulması.

Statik Tutma: İşleme veya aksama süresi sırasında bileşenlerin (örn. robotik kollar, hassas donanımlar) tam konumlarında sabitlenmesi.

Acil Durum Frenlemesi: Otomatik hatlarda süreç bütünlüğünü korumak için gerekli olan sapmayı veya istenmeyen hareketi önlemek amacıyla güç kaybına veya sistem arızalarına otomatik olarak müdahale edilmesi.

50–200 mm arası disk çaplarını ve 5–500 N·m arası tork çıkışlarını kapsayan seri, çeşitli hafif-orta- iş uygulamaları (0,1–10 ton) için güç ve hassasiyeti dengeler.

2. Çalışma Prensibi

DCPZ Serisi bir sistem üzerinde çalışır.DC elektromanyetik arıza-güvenlik ilkesiserbest bırakma için manyetik kuvvet ve kavrama için yay kuvveti kullanılır. Çalışma döngüsü üç temel durumu içerir:

2.1 1. Fren Ayırma (Normal Çalışma)

Makine (örneğin hassas bir konveyör) etkinleştirildiğinde, frenin elektromanyetik bobinine DC gücü (tipik olarak 24V, 48V veya 110V) sağlanır.

Enerji verilen bobin, ferromanyetik bir armatürü çeken ve dahili geri dönüş yaylarını sıkıştıran bir manyetik alan üretir.

Bu, sürtünme pedlerini dönen diskten (makinenin şaftına monte edilmiş) uzaklaştırarak minimum bir boşluk (0,1–0,2 mm) oluşturur ve diskin sıfıra yakın- dirençle serbestçe dönmesine olanak tanır.

2.2 2. Fren Etkinleştirme (Kontrollü Durdurma/Tutma)

Kontrollü Durdurma: Makineyi yavaşlatmak veya durdurmak için kontrol sistemi bobine giden DC gücünü azaltır veya keser. Manyetik kuvvet azalır ve geri dönüş yayları genişleyerek-sürtünme yastıklarını diske doğru iter.

Tork Üretimi: Pabuçlar ve disk arasındaki sürtünme, hassas frenleme torku (5–500 N·m) oluşturarak diski 0,3 saniyeden daha kısa bir sürede (nominal yükün altında) aşmadan durma noktasına kadar yavaşlatır.

Statik Tutma: Konumun korunması için (örneğin, bir bileşeni tutan robotik kol), bobinin enerjisi tamamen kesilir-. Yaylar disk üzerinde sabit ped basıncını koruyarak yükün güç tüketimi olmadan sabitlenmesini sağlar.

2.3 3. Acil Durum Frenlemesi (Güç Kaybı/Arıza)

Ani güç kaybı, voltaj düşüşü veya bobin arızası durumunda manyetik alan anında çöker.

Geri dönüş yayları, pedleri 0,2 saniyeden daha kısa veya buna eşit bir sürede diske tam olarak kenetler ve hassas bileşenlerin korunması veya proses hizalamasının sürdürülmesi açısından kritik öneme sahip sürüklenmeyi veya çarpışmayı önlemek üzere şaftı kilitler-.

3. Çekirdek Yapı ve Anahtar Bileşenler

DCPZ Serisi, dört kritik alt sisteme sahip kompakt, hassas-mühendislik ürünü bir tasarıma sahiptir:

3.1 1. Elektromanyetik Çalıştırma Birimi (Kontrol Çekirdeği)

DC Bobin Düzeneği: Yüksek-verimli bakır-sarılmış bobinH sınıfı yalıtım(180 dereceye kadar ısı direnci), hafif bir alüminyum muhafaza içinde kapsüllenmiştir. Düşük güç tüketimi (5–50W) ve hızlı manyetik alan oluşumu/bozunması için optimize edilmiştir.

Ferromanyetik Armatür: Sürtünme yastığı taşıyıcısına bağlı ince,{0}yüksek geçirgenliğe sahip çelik bir disk. Düşük kütlesi, manyetik alan değişikliklerine hızlı yanıt verilmesini sağlar.

3.2 2. Disk Fren Grubu (Sürtünme Çekirdeği)

Sürtünme Balataları: Asbestsiz,-asbestsiz, yüksek-performanslı kompozit pedler (μ 0,45'ten büyük veya eşit), düşük aşınma oranlarına ve sıcaklıklarda (-20 dereceden 120 dereceye kadar) sabit sürtünmeye sahip. İşyeri gürültü standartlarını karşılamak amacıyla sessiz çalışma (65 dB'den az veya eşit) için tasarlanmıştır.

Disk Uyumluluğu: Alaşımlı çelik veya paslanmaz çelikten yapılmış ince,{0}yüksek hassasiyetli disklerle (çap: 50–200 mm, kalınlık: 3–10 mm) çalışır. Diskin pürüzsüz yüzeyi eşit ped teması ve minimum tork değişimi sağlar.

3.3 3. Başarısız-Güvenli Yay Mekanizması (Güvenlik Çekirdeği)

Minyatür Gergi Yayları: Tutarlı kavrama kuvveti sağlayan küçük, yüksek-hassasiyetteki yaylar (0,5–5 kN kuvvete kalibre edilmiştir). Düşük histerezisleri, döngüler boyunca tekrarlanabilir frenleme performansı sağlar.

3.4 4. Hassas Ayarlama ve Montaj

Boşluk Ayar Vidası: Ped-disk boşluğunu (0,1–0,2 mm) kalibre etmek için ince-dişli bir vida, minimum ayrılma direnci ve tutarlı kavrama sağlar.

Kompakt Montaj Flanşı: Standartlaştırılmış cıvata modellerine sahip hafif alüminyum veya çelik flanş, ek adaptörlere ihtiyaç duymadan motor millerine veya dişli kutularına doğrudan montajı mümkün kılar.

4. Temel Özellikler ve Avantajlar

DCPZ Serisi, aşağıdaki temel avantajların yanı sıra hassasiyeti ve otomatik sistemlere uygunluğuyla öne çıkar:

4.1 1. Ultra-Hızlı Yanıt

Manyetik çalıştırma, 0,05 saniyeden daha az veya ona eşit bir sürede serbest bırakmayı ve 0,2 saniyeden daha az veya ona eşit bir sürede acil durum devreye alınmasını mümkün kılar-zamanlama doğruluğunun çok önemli olduğu yüksek- hızlı hassas makineler (örneğin, elektronik montaj hatları) için kritiktir.

4.2 2. Düşük Atalet ve Minimum Sürükleme

Hafif armatür ve ince disk, dönme eylemsizliğini en aza indirerek tahrik motorlarındaki yükü azaltır. Serbest bırakıldığında, minimum ped-disk boşluğu (0,1–0,2 mm), sıfıra yakın sürtünmeyi-sağlayarak motor verimliliğini korur.

4.3 3. Sessiz ve Temiz Çalışma

Asbestsiz-sürtünme balataları ve hassas üretim, sıkı iş yeri standartlarına uygun olarak çalışma gürültüsünü 65 dB'ye veya daha azına düşürür. Yalıtılmış tasarım, toz oluşumunu önleyerek onu temiz odalara (örn. farmasötik ambalaj) uygun hale getirir.

4.4 4. Otomasyonla Kolay Entegrasyon

Standart DC voltaj sinyalleri (24V/48V) aracılığıyla PLC'ler, servo sürücüler ve hareket kontrolörleriyle uyumludur.

İsteğe bağlı konum geri bildirim sensörleri (Hall etkisi veya optik), kapalı döngü kontrol sistemleri için gerçek-zamanlı fren durumu sağlar-.

4.5 5. Güvenilir ve Az-Bakım Gerektirir

H Sınıfı izolasyon ve yüksek{0}kaliteli malzemeler, sürekli çalışma altında 10.000 saate eşit veya daha uzun bir hizmet ömrü sağlar.

Sürtünme balataları, frenin tamamını sökmeden değiştirilebilir, böylece bakım kesintileri azalır.

5. Tipik Uygulamalar

DCPZ Serisi, aşağıdakiler de dahil olmak üzere hassas ve otomatik makinelerin ayrılmaz bir parçasıdır:

Servo Motorlu Sistemler: Hassas durdurma ve tutma için robotik, CNC takım tezgahı eksenleri ve otomatik yönlendirmeli araçlar (AGV'ler).

Ambalaj ve Baskı: Yumuşak frenlemenin ürün sıkışmalarını veya malzemenin bozulmasını önlediği etiketleme makineleri, şişe doldurma makineleri ve kağıt ruloları-.

Elektronik İmalatı: Temiz, hassas çalışma gerektiren devre kartı konveyörleri, bileşen yerleştirme makineleri ve yarı iletken işleme ekipmanları-.

Tekstil ve Gıda İşleme: Düşük gürültü ve hijyenin öncelikli olduğu iplik sarma makineleri, yiyecek ayırma konveyörleri ve dolum makineleri-.
