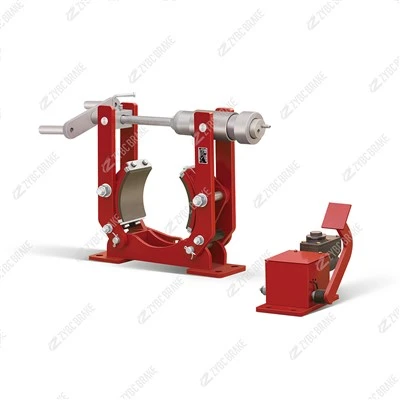

TYWZ2-200 Ayakla Çalışan Hidrolik Kampanalı Fren

TYWZ2-200, TYWZ2 serisi ayakla-çalışan hidrolik kampanalı frenlerden normalde açık bir frendir. 0–200 N·m frenleme torku aralığına sahiptir ve 200 mm spesifikasyonlu fren kampanalarıyla uyumludur. Çalışma prensibi, kaldırma makineleri ve vinçler gibi küçük ve orta ölçekli endüstriyel ekipmanların frenleme senaryolarına odaklanan uygulamalarla, frenleme kuvvetini hidrolik transmisyon yoluyla dönüştürme etrafında dönüyor. Ayrıntılar aşağıdaki gibidir:

Çalışma Prensibi

Bu fren, birbirine kenetlenen eşit-boşluk cihazı ve kendi kendini-yağlayan yataklar gibi yapılarla donatılmış, ayakla-çalışan bir hidrolik pompa tarafından kontrol edilir. Aşağıdaki özel işlemle hidrolik tahrik ve yay sıfırlama yoluyla frenlemeyi ve bırakmayı tamamlar:

1. Frenlemenin Uygulanması

Operatör ayakla çalıştırılan ilgili hidrolik pompaya bastığında, hidrolik sistemdeki hidrolik yağı basınçlandırılır ve basınç, boru hattı aracılığıyla hızlı bir şekilde tekerlek silindirine iletilir. Tekerlek silindirindeki piston, hidrolik kuvvetin etkisi altında dışarı doğru hareket eder ve her iki taraftaki fren pabuçlarını sabit dayanak noktası etrafında dışarı doğru açılmak üzere iter. Bu sırada, fren pabuçları üzerindeki asbest-içermeyen sürtünme balataları, fren kampanasının (ekipman şaftıyla eşzamanlı olarak dönen) iç duvarına sıkı bir şekilde oturur. Sürtünme, fren kampanasının dönüşüne direnen bir sürtünme torku üretir, böylece ekipman şaftını yavaşlamaya yönlendirir ve sonuçta frenlemeyi durdurur. Bu arada, donatılmış eşit-boşluk cihazı, her iki taraftaki fren pabuçları ile fren kampanası arasında eşit boşluklar sağlayarak, balatanın yüzerek fren kampanasının bir tarafına yapışmasından kaynaklanan frenleme etkisi üzerindeki etkiyi önler.

2. Fren Serbest Bırakma

Operatör ayak pompasını bıraktığında hidrolik sistemdeki basınç hızla düşer ve rahatlar. Tekerlek silindirindeki geri dönüş yayı çalışmaya başlar, pistonu orijinal konumuna geri çeker ve her iki taraftaki fren pabuçlarını içe doğru çekerek sürtünme balatalarını fren kampanasından tamamen ayırır. Bu noktada fren kampanası artık sürtünme direncinden etkilenmez ve ekipman miliyle birlikte serbestçe dönebilir. Frenleme durumu serbest bırakılır ve ekipman normal şekilde çalışabilir.

3. Yardımcı Garanti Tasarımı

Frenin tüm ana menteşe noktaları, sık sık ilave yağlama ihtiyacını ortadan kaldıran, kendi kendini-yağlayan yataklarla donatılmıştır. Bu sadece bileşen aşınmasını azaltmakla kalmaz, aynı zamanda frenleme işlemlerinin düzgün olmasını sağlar ve ekipmanın servis ömrünü uzatır. Ek olarak, sürtünme balataları, aşınmadan sonra hızlı sökme ve değiştirme olanağı sağlayan bir klipsli-yerleştirme tasarımını benimser ve bu da ekipmanın bakım nedeniyle aksama süresini azaltır.

Uygulama Senaryoları

Güç kaynağından bağımsız mekanik bir fren olan bu fren, çeşitli küçük ve orta-boyutlu endüstriyel ekipmanların yavaşlama ve frenleme ihtiyaçlarına uyum sağlayan istikrarlı frenleme ve doğru konumlandırma özelliklerine sahiptir. Özel uygulamalar aşağıdaki gibidir:

1. Küçük ve Orta-Boyutlu Kaldırma Makineleri

Bu onun temel uygulama senaryosudur. Esas olarak genel gezer vinçlerin ve portal vinçlerin araba hareket mekanizmasıyla uyumludur ve ayrıca küçük ve orta-boyutlu pergel vinçler için de kullanılabilir. Fabrika atölyelerinde, küçük limanlarda ve diğer yerlerde, bu tür ekipmanların malzeme kaldırılması için istikrarlı yavaşlama ve frenleme sağlayabilir, kaldırma sırasında frenleme etkisinden kaynaklanan ağır nesne sarsıntısını veya yer değiştirmesini önleyebilir ve operasyonel güvenliği sağlayabilir.

2.-Kaldırılmayan Vinç Ekipmanı

Atölyelerdeki malzeme çekme vinçleri ve küçük madenlerdeki yardımcı taşıma vinçleri gibi çeşitli kaldırmasız vinçlerin tahrik cihazlarıyla eşleştirilebilir. Malzemelerin vinçle çekilmesi işlemi sırasında, esnek ayak kontrolü aracılığıyla isteğe bağlı yavaşlama veya acil frenleme- gerçekleştirebilir, böylece malzemelerin ataletten dolayı aşırı kayması önlenir.

3. Diğer Yardımcı Sanayi Makinaları

Ayrıca inşaat alanındaki küçük inşaat kaldırma ekipmanlarında, liman ve terminallerdeki hafif malzeme transfer ekipmanlarında da uygulama alanı bulunmaktadır. Nemli ve aşındırıcı gazlı özel çalışma koşulları için, açık havada veya kimya atölyelerinin çevresindeki küçük ve orta-ölçüdeki iletim ekipmanlarının frenlenmesine uygun,-korozyon önleyici özelleştirilmiş versiyonu seçilebilir. Aynı zamanda bu tür senaryolarda gürültüsüz frenleme ve yüksek stabilite gereksinimlerini de karşılayabilmektedir.
