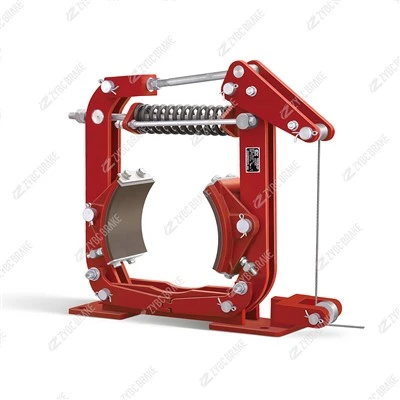

Yüksek Kaliteli TYWZ2 Serisi Ayakla Kumandalı Hidrolik Kampanalı Fren



1. Seriye Genel Bakış ve Temel İşlev

TYWZ2 Serisi, daha ağır yükler ve daha yoğun kullanıma yönelik yükseltmelerle birlikte "TYW" temelini (T=Ayak, Y=Hidrolik, W=Tambur) korur. Temel işlevleri şunları içerir:

Hassas Manuel Frenleme: Yük konumlandırma (örn. vinç vinçleri) veya engebeli arazide gezinme (örn. inşaat forkliftleri) gibi görevler için kritik olan, operatörlerin ayak basıncıyla yavaşlamayı modüle etmesine veya ani duruşlar gerçekleştirmesine olanak tanır.

Güvenli Yük Tutma: Pedal kilitliyken, uzun süreler boyunca bile statik yüklerin korunması (örneğin, malzemelerin havada asılı kalması veya yokuşlara park edilmesi).

Yedekli Güvenlik Frenlemesi: Otomatik frenler için yedek sistem görevi görerek, birincil sistemlerin arızalanması durumunda operasyonun güvenli bir şekilde devam etmesini sağlar.

200–500 mm'lik tambur çapları ve 300–5.000 N·m'lik tork çıkışlarıyla bu seri, insan-içerisinde{-kontrol gerektiren orta-ila-ağır hizmet uygulamalarını hedefler.

2. Çalışma Prensibi

TYWZ2 Serisi gelişmiş bir sistemle çalışırhidrolik amplifikasyon prensibi, orijinal tasarımı daha yüksek basınç ve daha yumuşak tepki için geliştiriyoruz:

2.1 1. Fren Ayırma (Normal Çalışma)

Ayak pedalına basılmadığında, dahili geri dönüş yayları fren pabuçlarını geri çekerek pabuçlar ile dönen tambur arasında 0,3-0,5 mm'lik bir boşluk oluşturur.

Tambur (makinenin tahrik miline bağlı) serbestçe dönerek ekipmanın hareketini sağlar (örneğin, bir forkliftin hareket etmesi, bir vincin kaldırılması).

2.2 2. Fren Etkinleştirme (Kontrollü Durdurma/Tutma)

Kontrollü Durdurma: Ayak pedalına basmak, yüksek-verimli bir hidrolik pompayı etkinleştirir (pedal tertibatına entegre edilmiştir). Bu pompa, önceki nesle kıyasla daha yüksek hidrolik basınç (8-20 MPa) üretir ve bu basınç, güçlendirilmiş hortumlar aracılığıyla frenin hidrolik silindirine iletilir.

Basınçlı silindir ikili fren pabuçlarını kampanaya doğru iter. Balatalar ve tambur arasındaki sürtünme, pedal basıncıyla doğru orantılı kuvvetle frenleme torku üretir-yumuşak, ayarlanabilir yavaşlamaya olanak tanır.

Statik Tutma: Sağlam bir pedal kilidi (kol veya mandal mekanizması), pedalı basılı konumda sabitleyerek, operatörün sürekli çaba harcamasına gerek kalmadan yükü tutmak için hidrolik basıncı korur.

2.3 3. Acil Durum Frenlemesi

Kritik durumlarda, maksimum pedal basıncı maksimum hidrolik çıkışı tetikleyerek pabuçları tam-nominal torkla tambura doğru hareket ettirir. Bu, makineyi 1,2 saniyeye eşit veya daha kısa bir sürede (nominal yük altında) durdurarak kazaları veya yükün düşmesini önler.

3. Çekirdek Yapı ve Yükseltilmiş Bileşenler

TYWZ2 Serisi, önceki modele göre güçlendirilmiş bileşenlere ve tasarım iyileştirmelerine sahiptir:

3.1 1. Gelişmiş Hidrolik Çalıştırma Birimi

Yüksek-Basınç Pompası ve Silindir: Yeniden tasarlanan pistonlu pompa (daha büyük deplasmanlı) ve kalın-duvarlı hidrolik silindir (25 MPa için derecelendirilmiştir), orijinal TYW Serisine kıyasla tork çıkışını %50 artırarak daha yüksek basınç üretir.

Güçlendirilmiş Hortumlar ve Valfler: Yüksek-basınç hortumları (çelik örgülü) ve hassas çek valfler, basınç kaybını en aza indirir ve tutma sırasında basıncın güvenilir şekilde korunmasını sağlar.

3.2 2. Ağır-Görevli Kampanalı Fren Tertibatı

Fren Pabuçları: Daha yüksek sürtünme kuvvetlerine dayanmak ve ağır yükler altında bükülmeyi önlemek için QT500 sünek demirden (karbon çeliğinden daha güçlü) yapılmış çift kavisli pabuçlar.

Sürtünme Balataları: 400 dereceye kadar ısı direncine sahip yüksek-performanslı yarı-metalik kompozitler (μ 0,45'ten büyük veya eşit), yüksek-atalet gerektiren uygulamalarda (örneğin, yokuş aşağı vinçle kaldırma) sık frenleme için uygundur.

3.3 3. Ergonomik Pedal ve Kilitleme Sistemi

Ayarlanabilir Pedal: Çelik pedal, uzun süreli kullanım sırasında yorgunluğu azaltan, operatörün konforunu sağlayacak şekilde kauçuk bir kavrama ve ayarlanabilir hareket mesafesine (60–120 mm) sahiptir.

Çift-Kilit Mekanizması: Birincil mandal ve ikincil emniyet pimi, yüksek-riskli işlemler (ör. inşaat sahası asansörleri) için kritik olan yük tutma sırasında kazara serbest kalmayı önler.

4. Temel Yükseltmeler ve Avantajlar

TYWZ2 Serisi, kritik iyileştirmelerle öncülünü temel alıyor:

4.1 1. Daha Yüksek Tork ve Basınç

Maksimum 5.000 N·m torkla (orijinal TYW'deki. 2.000 N·m'ye karşılık), daha ağır yükleri (5–20 ton) ve yüksek-atalet momentli makineleri (örneğin, büyük vinçler, endüstriyel forkliftler) taşır.

4.2 2. Geliştirilmiş Dayanıklılık

QT500 fren pabuçları ve ısıya-dirençli balatalar, hizmet ömrünü 8.000 çalışma saatine veya daha fazlasına ({. 6.000 saate karşılık) uzatır.

Güçlendirilmiş hidrolik bileşenler sızıntı riskini %40 oranında azaltarak bakım maliyetlerini düşürür.

4.3 3. Daha Sorunsuz Kontrol ve Güvenlik

Yükseltilmiş pompa, doğrusal basınç tepkisi sağlayarak "sarsıntılı" frenlemeyi ortadan kaldırır ve konumlandırma sırasında yük stabilitesini artırır.

Çift-kilitli pedal sistemi, yedeklilik sağlayarak kritik senaryolarda kazara serbest bırakılmasını önler.

4.4 4. Çok Yönlü Entegrasyon

Uzatılmış hidrolik hortumlar (5 m'ye kadar) uzaktan pedal montajına olanak tanıyarak çeşitli makine yerleşimlerine (örn. vinç kabinleri, forklift operatör istasyonları) uyum sağlar. Standart flanş/braket bağlantıları çoğu endüstriyel tahrik miline uygundur.

5. Tipik Uygulamalar

TYWZ2 Serisi, orta-ila-ağır hizmet tipi, manuel olarak kontrol edilen makineler için optimize edilmiştir:

Endüstriyel Forkliftler ve Çekiciler: Park etme, yokuş aşağı kontrol ve yük güvenliği için-depo veya liman lojistiğine yönelik ağır iş forkliftleri (5-15 ton) ve çekiciler-.

Vinçler ve Kaldıraçlar: Yükün hassas bir şekilde indirilmesi ve acil durumda durdurulması için küçük portal vinçler, pergel vinçler ve vinçler (inşaat, tersaneler)-.

İnşaat Ekipmanları: Toza, titreşime ve dış mekan koşullarına dayanıklı mini ekskavatörler, mini{0}}yükleyiciler ve beton mikserleri-.

Arazi-Arazi Araçları: Engebeli arazide güvenli manevra yapmak için- ticari araçlar, tarım traktörleri ve madencilik arabaları.
