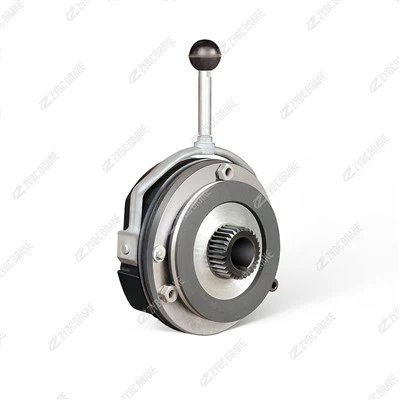

Yüksek Kaliteli DJPZ Serisi Motorlu Disk Frenler

DJPZ Serisiservo motorlar, adımlı motorlar ve küçük endüstriyel motorlar dahil olmak üzere elektrik motorlarıyla entegrasyon için özel olarak tasarlanmış-yüksek{0}}performanslı motora-monte disk fren serisidir. ile tasarlandıdoğrudan-montaj yapısıVeelektromanyetik çalıştırma, bu seri otomasyon, robot teknolojisi, paketleme ve hassas üretim alanlarındaki motorlu sistemler için hassas fren kontrolü, güvenilir yük tutma ve arıza{0}}güvenli acil durum durdurma- sunar. "DJPZ" tanımı (D=Disk, J=Motor-Montajlı, P=Hassas, Z=Kompakt) temel özelliklerini yansıtır: disk-tarzında frenleme, motor-entegre tasarım, yüksek hassasiyet ve yerden tasarruf sağlayan-yapı. Aşağıda temel özelliklerinin, çalışma prensibinin, teknik avantajlarının, tipik uygulamalarının ve spesifikasyonlarının ayrıntılı bir dökümü bulunmaktadır:

1. Seriye Genel Bakış ve Temel İşlev

DJPZ Serisi,{0}motorlarla birlikte çalışmak üzere özel olarak tasarlanmıştır ve motorlu makineler için-kritik bir güvenlik ve kontrol bileşeni görevi görür. Başlıca işlevleri şunları içerir:

Dinamik Frenleme: Hassas uygulamalarda (örn. robotik kollar, CNC eksenleri) aşırı aşımı önlemek için motor millerinin yumuşak bir şekilde yavaşlaması.

Statik Yük Tutma: Güç-kapalı veya bekleme durumlarında motor millerini sabit konumlarda sabitlemek (örneğin, bir konveyörü belirli bir konumda tutmak).

Acil Durum Frenlemesi: İstenmeyen dönmeyi önlemek için motor gücü kaybı veya arıza sırasında otomatik olarak devreye girer-ekipmanı, ürünleri ve operatörleri korur.

Düşük atalete, hızlı tepkiye ve kusursuz motor entegrasyonuna odaklanan bu seri, sıkı hız kontrolü ve konum doğruluğu (0,1-5 ton yükler) gerektiren sistemler için idealdir.

2. Çalışma Prensibi

DJPZ Serisi bir sistem üzerinde çalışmaktadır.elektromanyetik arıza-güvenlik ilkesiserbest bırakma için DC gücünü ve frenleme için yay kuvvetini kullanır. Çalışması motorun güç döngüsüyle senkronize edilir:

2.1 1. Fren Ayırma (Motorun Çalışması)

Motora enerji verildiğinde, frenin elektromanyetik bobinine DC gücü (tipik olarak 24V, 48V veya 110V) sağlanır.

Bobin, ferromanyetik bir armatürü çeken ve dahili geri dönüş yaylarını sıkıştıran bir manyetik alan üretir.

Bu, sürtünme pedlerini motora monteli diskten- uzaklaştırarak minimum bir boşluk (0,1–0,2 mm) oluşturur ve motor şaftının (ve diskin) ihmal edilebilir bir dirençle serbestçe dönmesine olanak tanır.

2.2 2. Fren Etkinleştirme (Motor Durdurma/Tutma)

Kontrollü Durdurma: Motorun enerjisi-kesildiğinde veya yavaşlaması gerektiğinde, frenin bobin gücü azalır. Manyetik kuvvet azalır ve geri dönüş yayları genişleyerek-sürtünme yastıklarını diske doğru iter.

Tork Üretimi: Pabuçlar ve disk arasındaki sürtünme, frenleme torku (5–300 N·m) oluşturarak motor şaftını titreşim veya aşma olmadan 0,3 saniye veya daha kısa bir sürede (nominal yük altında) durana kadar yavaşlatır.

Statik Tutma: Uzun-süreli konum koruma için (örneğin, bir yükü tutan motorla-tahrikli bir asansör), bobinin enerjisi tamamen kesilir-. Yaylar disk üzerinde sabit ped basıncını koruyarak şaftı güvenli bir şekilde kilitler.

2.3 3. Acil Durum Frenlemesi (Motor Arızası)

Motor gücü kaybı, voltaj düşüşü veya bobin arızası durumunda manyetik alan anında çöker.

Geri dönüş yayları, pedleri 0,2 saniyeden daha kısa veya buna eşit bir sürede diske tutturur ve otomatik sistemlerde güvenlik açısından kritik olan-yük düşüşlerini, sürüklenmeyi, çarpışmayı veya yük düşüşlerini önlemek için şaft dönüşünü durdurur.

3. Çekirdek Yapı ve Motor Entegrasyonu

DJPZ Serisi, doğrudan montaj için optimize edilmiş dört temel bileşenle{0}}kompakt, motora özel bir tasarıma sahiptir:

3.1 1. Elektromanyetik Çalıştırma Birimi

DC Bobin Düzeneği: Yüksek-verimli bir bakır bobinF sınıfı yalıtım(155 dereceye kadar ısı direnci), hafif bir alüminyum kasaya yerleştirilmiştir. Motor kontrol sistemleriyle uyum sağlamak için düşük DC voltajlarında (24V–110V) çalışır ve minimum güç tüketir (5–40W).

Ferromanyetik Armatür: Sürtünme tamponu taşıyıcısına bağlı ince, düşük{0}kütleli bir çelik disk. Hafif tasarımı, manyetik alan değişikliklerine hızlı yanıt vererek motor sinyalleri ile fren eylemi arasındaki gecikmeyi en aza indirir.

3.2 2. Disk ve Sürtünme Sistemi

Motora-Montajlı Disk: Alaşımlı çelikten yapılmış, doğrudan motor miline bağlanan, ince,{0}yüksek hassasiyetli bir disk (çap: 60–180 mm, kalınlık: 3–8 mm). Pürüzsüz yüzeyi eşit ped teması ve tutarlı tork sağlar.

Sürtünme Balataları: Sabit sürtünme katsayısına (μ 0,43'ten büyük veya eşit) ve düşük aşınma oranına sahip-asbest içermeyen kompozit pedler. Sessiz çalışma (60 dB'den az veya eşit) ve motor hız aralıklarıyla (3.000 RPM'ye kadar) uyumluluk için tasarlanmıştır.

3.3 3. Başarısız-Güvenli Yay Mekanizması

Minyatür Sıkıştırma Yayları: Güvenilir kavrama kuvveti sağlayan yüksek-hassas yaylar (0,3–3 kN kuvvete kalibre edilmiştir). Düşük histerezisleri binlerce döngü boyunca tekrarlanabilir frenleme performansı sağlar.

3.4 4. Doğrudan-Montaj Arayüzü

Flanş Adaptörü: Standartlaştırılmış cıvata modellerine sahip (NEMA, IEC veya özel motor boyutlarıyla eşleşen) hassas-işlenmiş bir montaj flanşı. Bu, motorun arka uç kapağına doğrudan bağlantıya izin vererek ek braket ihtiyacını ortadan kaldırır ve genel sistem uzunluğunu azaltır.

4. Temel Özellikler ve Motora-Özel Avantajlar

DJPZ Serisi, benzersiz avantajlar sunan{0}motorla çalışan sistemlere özel olarak tasarlanmıştır:

4.1 1. Düşük Atalet ve Minimum Sürükleme

Hafif disk ve armatür, motor miline minimum düzeyde dönme ataleti ekleyerek motor verimliliğini ve yüksek-hızlı veya hassas motorlar (örneğin servo sistemler) için kritik olan tepki süresini korur. Serbest bırakıldığında, dar pabuç-disk aralığı sıfıra yakın sürtünmeyi-sağlayarak gereksiz motor yükünü önler.

4.2 2. Kesintisiz Motor Entegrasyonu

Doğrudan flanş montajı, hizalama sorunlarını ortadan kaldırır ve harici olarak monte edilen frenlere kıyasla sistemin kapladığı alanı %30 azaltır. Frene motorun mevcut elektrik sistemi üzerinden güç verildiği ve kontrol edildiği için kurulumu kolaylaştırır.

4.3 3. Hızlı Yanıt ve Hassasiyet

Serbest bırakma süresi 0,05 saniyeden az veya ona eşit ve etkileşim süresi 0,2 saniyeden az veya ona eşit, motor başlatma/durdurma döngüleriyle senkronizasyonu sağlayarak otomasyondaki konum hatalarını önler (örneğin, robotik alma-ve-yerleştirme işlemleri).

Tutarlı frenleme torku (nominal değerin ±%5'i), öngörülebilir yavaşlama sağlayarak ambalajlama veya elektronik üretiminde ürünün hasar görmesini önler.

4.4 4. Dayanıklı ve Az-Bakım Gerektirir

F Sınıfı izolasyon ve yüksek-kaliteli malzemeler (alüminyum muhafaza, alaşımlı çelik disk), motorun oluşturduğu ısıya ve titreşime-dayanarak 10.000 saate eşit veya daha uzun bir hizmet ömrü sağlar.

Değiştirilebilir sürtünme balataları, freni motordan çıkarmadan değiştirilebilir, böylece bakım kesintileri azalır.

4.5 5. Güvenlik Uyumluluğu

Arıza-güvenli tasarım (enerji kesildiğinde yay{- devreye girer), otomatik sistemlere yönelik makine güvenliği standartlarına (örneğin, ISO 13849-1, IEC 60204) uygundur ve kritik senaryolarda güvenilir acil frenleme sağlar.

5. Tipik Uygulamalar

DJPZ Serisi, aşağıdakiler de dahil olmak üzere, hassasiyet ve güvenlik gerektiren{0}motorla çalışan ekipmanların ayrılmaz bir parçasıdır:

Servo ve Step Motor Sistemleri: Hassas durdurma ve konumsal tutma için robot teknolojisi, 3D yazıcılar ve CNC takım tezgahı eksenleri-.

Otomatik Konveyörler: Senkronize frenlemenin ürün sıkışmalarını önlediği paketleme hatları, malzeme taşıma sistemleri ve montaj hattı konveyörleri-.

Tıbbi ve Laboratuvar Ekipmanları: Temiz, güvenilir frenleme gerektiren-motorlu pompalar, santrifüjler ve hassas konumlandırma aşamaları-.

Küçük Endüstriyel Motorlar: Kompakt, motora monte frenlemenin gerekli olduğu-vinçler, fanlar ve kapı operatörleri.
